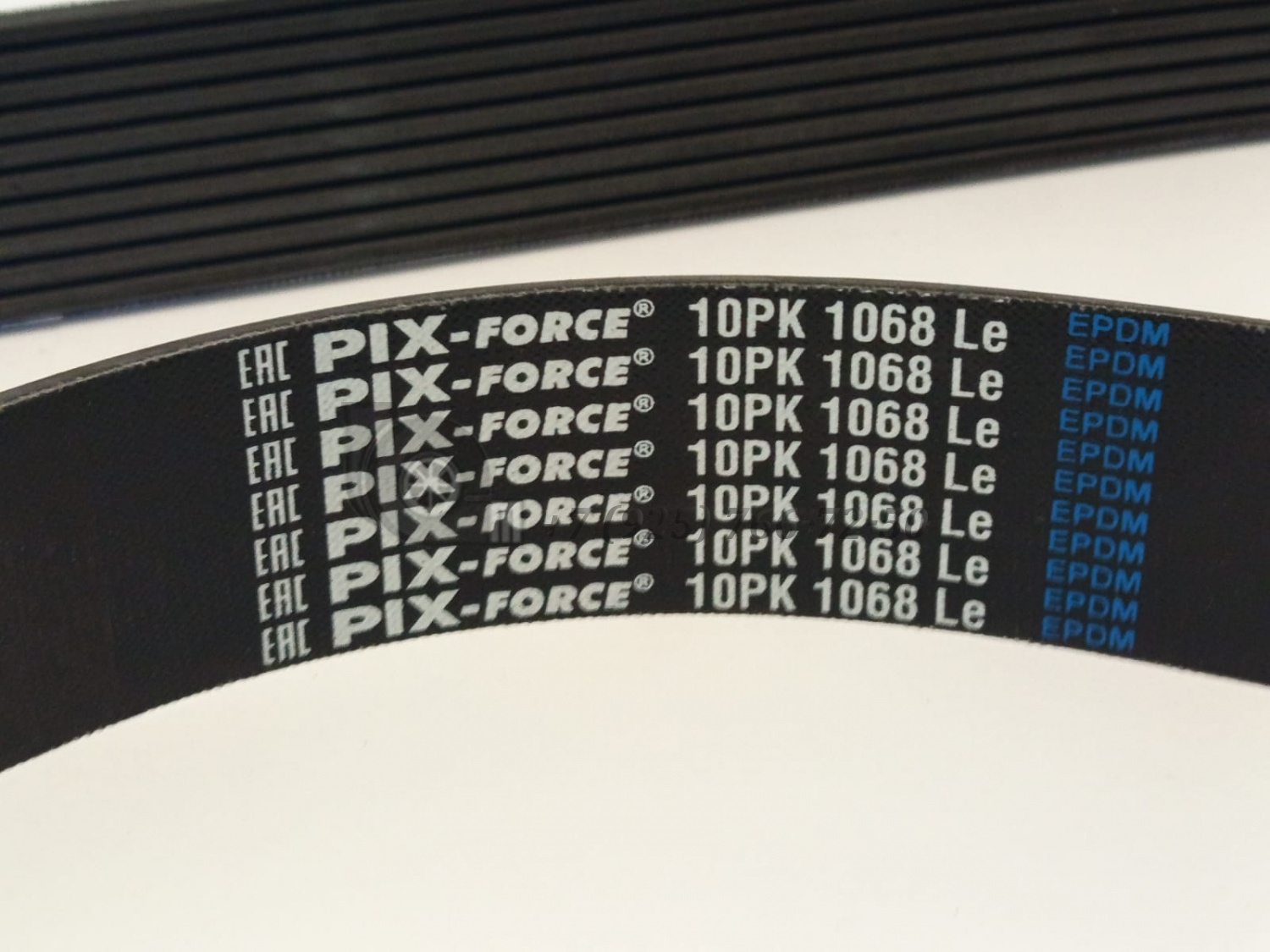

Применяемость: Ремень приводной поликлиновой 10PK-1068 SHACMAN SHAANX
Номер запчасти:
| Профиль | PK | ||
| Сечение по ГОСТу (Wp) | - | ||
| Номинальная длина Lw (мм) | 1068 | ||
| Данные PIX | |||
| Ширина клина b (мм) | 3,56 |
|
|
| Кол-во клиньев (мм) | 10 | ||
| Высота ремня h (мм) | 22 | ||
| Угол клина (°) | 40 | ||
| Внешняя длина La (мм) | - | ||
| Внутренняя длина Li (мм) | - |
Lw=Lp – Вычислительная длина клинового ремня длина натяженнoгo ремня в нейтральных волокнах. Нейтральные волокна - волокна сечения ремня, которые сохраняют одинаковую длину в течение деформации сечения при переходе ремня из прямолинейного движения в круговое движение при постоянном натяжении ремня.
La – Наружная длина ремня, измеренная на внешнем основании ремня в натяженнoм состоянии.
Li – Внутренняя длина ремня, измеренная на внутреннем основании ремня в натяженнoм состоянии.
b(W) – Ширина клиновидного ремня - более длинное основание трапециевидного профиля ремня.
H(T) – Высота клинового ремня, высота трапециевидного профиля ремня.
Bw(Wp) – Вычислительная ширина ремня, ширина ремня на месте нейтральных волокон ремня.
dw – Вычислительный диаметр ремённого шкива, диаметр цилиндрической поверхности, поверхностные прямые которой определены вычислительной ширинoй паза ременного шкива.
угол клина – Угол клинового ремня – угол, сжимаемый рабочими поверхностями, измеренный в прямой части ремня в натяженнoм состоянии.
