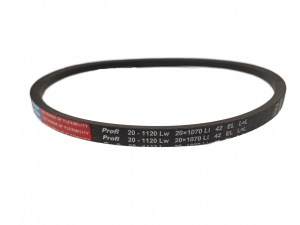

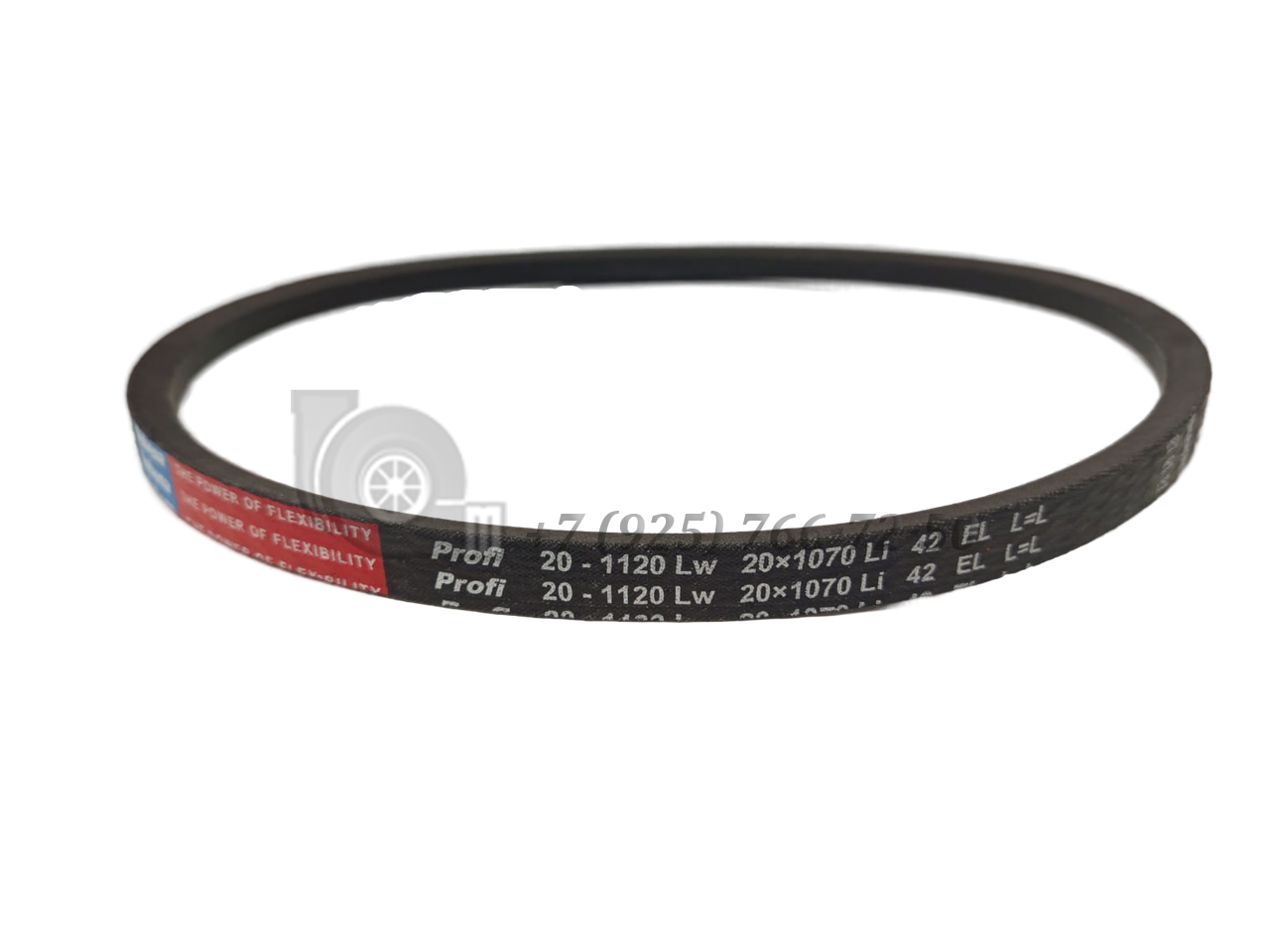

Наименование: 20-1120
Применяемость: ремень привода вентилятора и водяного насоса ГАЗ-51, ГАЗ-52-04, СМД-60 (Т-150), СМД-62(Т-150К),СМД-74/75,СМД-66 (ДТ-175с)
Номер запчасти: II-16х11-1220
- Многократная конструкция и тяговая часть создана из полиэфирных или арамидных кордшнуров позволяет передачу больших сил.
- Высокая долговечность.
- Клиновые ремни проводят ток (ISO 1813).
- Определены для рабочей среды с темп. от -30 до +80 °C.
- Рекомендуемая относительная влажность 65 ±15 %.
Lw=Lp – Вычислительная длина клинового ремня длина натяженнoгo ремня в нейтральных волокнах. Нейтральные волокна - волокна сечения ремня, которые сохраняют одинаковую длину в течение деформации сечения при переходе ремня из прямолинейного движения в круговое движение при постоянном натяжении ремня.
La – Наружная длина ремня, измеренная на внешнем основании ремня в натяженнoм состоянии.
Li – Внутренняя длина ремня, измеренная на внутреннем основании ремня в натяженнoм состоянии.
b(W) – Ширина клиновидного ремня - более длинное основание трапециевидного профиля ремня.
H(T) – Высота клинового ремня, высота трапециевидного профиля ремня.
Bw(Wp) – Вычислительная ширина ремня, ширина ремня на месте нейтральных волокон ремня.
dw – Вычислительный диаметр ремённого шкива, диаметр цилиндрической поверхности, поверхностные прямые которой определены вычислительной ширинoй паза ременного шкива.
угол клина – Угол клинового ремня – угол, сжимаемый рабочими поверхностями, измеренный в прямой части ремня в натяженнoм состоянии.
Применяемость: ремень привода вентилятора и водяного насоса ГАЗ-51, ГАЗ-52-04, СМД-60 (Т-150), СМД-62(Т-150К),СМД-74/75,СМД-66 (ДТ-175с)
Номер запчасти: II-16х11-1220
- Многократная конструкция и тяговая часть создана из полиэфирных или арамидных кордшнуров позволяет передачу больших сил.
- Высокая долговечность.
- Клиновые ремни проводят ток (ISO 1813).
- Определены для рабочей среды с темп. от -30 до +80 °C.
- Рекомендуемая относительная влажность 65 ±15 %.
| Профиль | 20 |
|
|
| Сечение по ГОСТу (Wp) | 16x11 | ||
| Номинальная длина Lw (мм) | 1120 | ||
| Данные Rubena | |||
| Ширина ремня b (мм) | 20 |
|
|
| Расчетная ширина ремня (мм) | 17 | ||
| Высота ремня h (мм) | 12,5 | ||
| Угол клина (°) | 40 | ||
| Внешняя длина La (мм) | 1151 | ||
| Внутренняя длина Li (мм) | 1060 |
Lw=Lp – Вычислительная длина клинового ремня длина натяженнoгo ремня в нейтральных волокнах. Нейтральные волокна - волокна сечения ремня, которые сохраняют одинаковую длину в течение деформации сечения при переходе ремня из прямолинейного движения в круговое движение при постоянном натяжении ремня.
La – Наружная длина ремня, измеренная на внешнем основании ремня в натяженнoм состоянии.
Li – Внутренняя длина ремня, измеренная на внутреннем основании ремня в натяженнoм состоянии.
b(W) – Ширина клиновидного ремня - более длинное основание трапециевидного профиля ремня.
H(T) – Высота клинового ремня, высота трапециевидного профиля ремня.
Bw(Wp) – Вычислительная ширина ремня, ширина ремня на месте нейтральных волокон ремня.
dw – Вычислительный диаметр ремённого шкива, диаметр цилиндрической поверхности, поверхностные прямые которой определены вычислительной ширинoй паза ременного шкива.
угол клина – Угол клинового ремня – угол, сжимаемый рабочими поверхностями, измеренный в прямой части ремня в натяженнoм состоянии.
