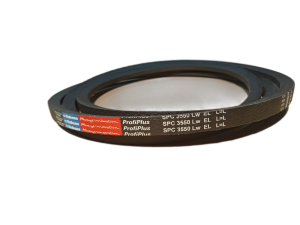

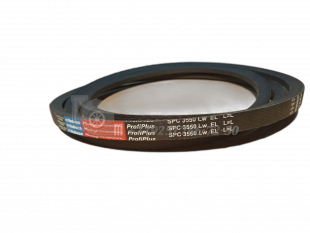

Клиновой ремень SPC-3550 Lw


Наименование: SPC-3550 Lw
Применяемость: Acros Передача от коленчатого вала к основному валу комбайна, ДОН 1500Б, привод от вала битера на вал контрпривода вентилятора очистки
Номер запчасти: 6201297

- Высокая долговечность
- Усиленная конструкция для передачи высокой мощности
- Точное производство на машинах, управляемых компьютером
- Система L=L (начиная с 1000 мм Li) гарантирует строгие толеранции длин для использования в комплектах
- Клиновые ремни проводящие ток (ISO 1813)
- Определены для рабочей среды с темп. от -30 до +80 °C.
- Рекомендуемая относительная влажность 65 ±15 %.

Профиль SPC Гост.png  Рубена 1.png
Сечение по ГОСТу (Wp) 22х18
Номинальная длина Lw (мм) 3550
Данные Rubena
Ширина ремня b (мм) 22    Рубена 2.png            профиль SPC.png
Расчетная ширина ремня (мм)         19
Высота ремня h (мм) 18
Угол клина (°) 40
Внешняя длина La (мм) Lw+30
Внутренняя длина Li (мм) Lw-113


Lw=Lp – Вычислительная длина клинового ремня длина натяженнoгo ремня в нейтральных волокнах. Нейтральные волокна - волокна сечения ремня, которые сохраняют одинаковую длину в течение деформации сечения при переходе ремня из прямолинейного движения в круговое движение при постоянном натяжении ремня.
La – Наружная длина ремня, измеренная на внешнем основании ремня в натяженнoм состоянии.
Li – Внутренняя длина ремня, измеренная на внутреннем основании ремня в натяженнoм состоянии.
b(W) – Ширина клиновидного ремня - более длинное основание трапециевидного профиля ремня.
H(T) – Высота клинового ремня, высота трапециевидного профиля ремня.
Bw(Wp) – Вычислительная ширина ремня, ширина ремня на месте нейтральных волокон ремня.
dw – Вычислительный диаметр ремённого шкива, диаметр цилиндрической поверхности, поверхностные прямые которой определены вычислительной ширинoй паза ременного шкива.
угол клина – Угол клинового ремня – угол, сжимаемый рабочими поверхностями, измеренный в прямой части ремня в натяженнoм состоянии.
Так же вас могут заинтересовать клиновые ремни spc


Характеристики

Производитель Rubena
Количество в наличии (шт.) 10
